Armario empotrado -5- Despiece de módulos - caculadora

Cada hueco en el que hemos dividido el armario corresponderá a un módulo de nuestro armario. Un modulo estará compuesto por 5 tableros:
   - Base del módulo
   - Lado izquierdo
   - Lado derecho
   - Trasera
   - Tapa superior

Despiece del módulo


¿Que medidas tienen que tener cada elemento tablero componente del módulo? Pues para calcularlo vamos a utilizar la siguiente "calculadora de despiece".

En la calculadora introducimos las medidas (ancho, alto y fondo) de cada uno de los huecos y el grosor del tablero que vamos a utilizar  para obtener los componentes de cada módulo. Los datos deben estar en milímetros.


Calculadora de tableros (datos en milimetros)
Tamaño del hueco
Pieza Largo Ancho Cantear
Ancho:

mm
Base Cantear un lado de
Fondo:

mm
Izquierda Cantear un lado de
Alto:

mm
Derecha Cantear un lado de
Grosor del tablero
Trasera NO cantear
En mm

mm
Superior Cantear un lado de
Balda Cantear un lado de
Barra Perchero



Por ejemplo para el módulo "Baldas2" para el cual hemos reservado en nuestro diseño un hueco de
190 de alto, 50 de fondo y 40 de ancho, la calculadora nos "despieza" el módulo en:

- Base: 484 x 400 milímetros canteando un lado de 400 mm.
- Izquierda y derecha: 1868 x 484 milimetros canteando un lado de 1868 milimetros de cada tablero.
- Parte trasera:  1884 x 400 milimetros. Aqui no es necesario cantear nada.
- Tapa Superior:  500 x 400. Se cantea un lado de 400 milimetros.

Sólo se cantean los bordes del mueble que estarán a la vista; cantear cuesta dinero así que canteamos lo mínimo.

El módulo baldas 2 va a tener varias baldas ¿Cuantas? Las que quieras, eso si tienen que medir 477 x 366 milímetros. Para un módulo de 190 de altura pues con 5 baldas es sufiente.

Este proceso hay que hacerlo con todos los módulos que componen nuestro interior de armario empotrado.

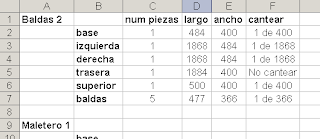

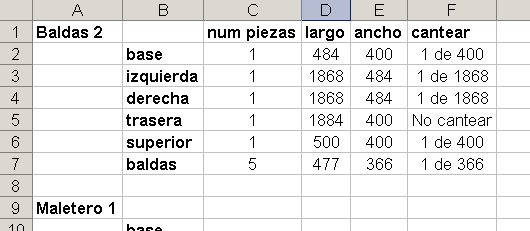

Es recomendable abrir una hoja de calculo y apuntar cada medida en una columna, asi como el número de piezas necesario,además de darles un nombre.
Si no lo haces así, cuando tengas todas las piezas de todos los módulos en tu casa no serás capaz de identificarlas.
